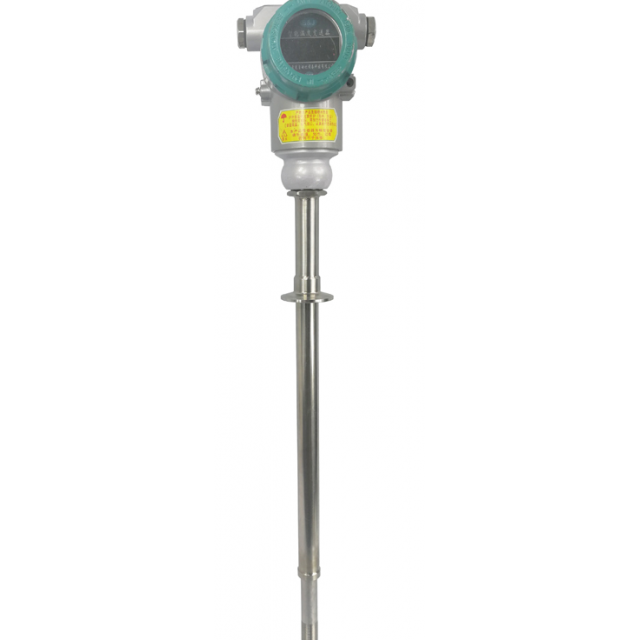

功能原理

红外传感器将被测温度转换成电信号。经 18 位A/D 采集后通过多段折线逼

近法校正并在液晶上显示温度值。

技术参数

1、输入信号：红外信号

2、精度等级：0.2%FS

3、显示方式：四位LED 数码管显示

4、供电方式：DC24V

5、防爆等级：ExdIIBT4

6、允许负载电阻：负载电阻可在 0-600Ω范围内

选择使用。

7、工作环境：

A：环境温度：-10～+60℃

B：功 耗：<10mW

C：相对湿度：5%-95%

D：机械振动 f≤50Hz, 振幅≤0.15mm

E：无腐蚀气体或类似的环境

探头：

红外测温仪可以不接触目标而通过测量目标发射的红外辐射强度计算出物体的表面温度。非接触测温是红外测温最大的优点，使用户可以方便地测量难以接近或移动的目标 ，该款测温仪广泛应用于食品、电力开关柜、 陶瓷、石墨、印染、微波、塑料，电缆，橡胶、复合材料、化学、玻璃、半导体等温度的测量。

不接触红外测温仪为一体化集成式红外测温仪 ，传感器、光学系统与电子线路共同集成在不锈钢壳体内，测温仪易于安装 ，不锈钢壳体上的标准螺纹可与安装部位快速连接 ，同时，测温仪还高各型选件（ 例如吹扫保护套、可调安装支架、三维可调安装支架、数字显示表等）以满足各种工况场合要求。

技术参数

光谱范围：8~14μm

温度范围：0~800℃内任意选择

光学分辨率：20:1

响应时间：150ms ( 95% )

测温精度：测量值的±0.1%或±1.5℃，取大值（ 环温 23℃±5℃ )

重复精度：测量值的±0.5%或±1℃，取大值（ 环温 23℃±5℃ )

发射率：0.95固定

电气参数

工作电源：24VDC

输出信号：4~ 20mA , 0~5V , 0~10V , RS485

环境参数

防护等级：IP65

环镜温度：0-60℃

存储温度：-20~80℃

相对湿度：10-95% （ 不结露）

材料：不锈钢

尺寸：113mm ×φ18mm （ 长度×直径）

电缆长度：1.5m （标准），其他特殊规格（定制）

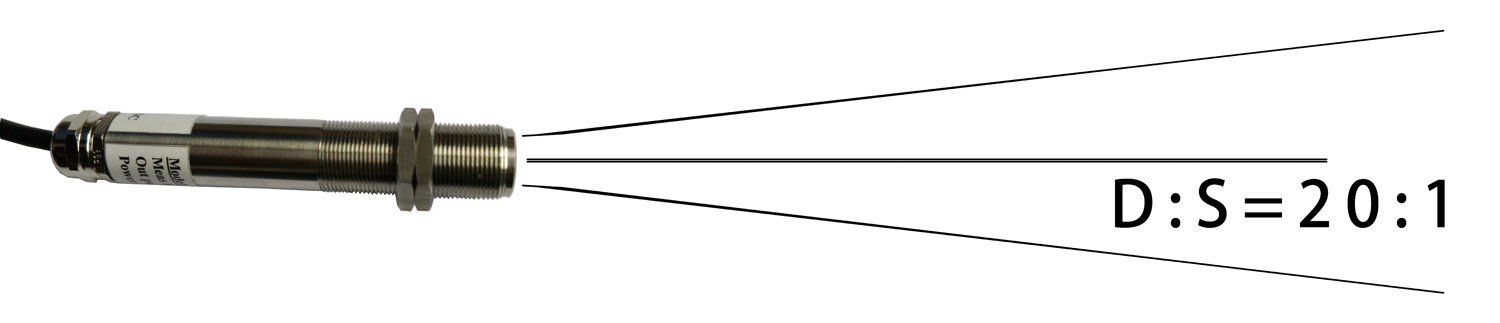

光路图：

目标直径（mm）S：11      13     20     30     50

测量距离（mm）D：0       100    300    600    1000

被测目标的尺寸和红外测温仪的光学特性决定了被测目标和测量头之间的最大距离。为了避免测量误差，被测目标应尽量充满探测头的视场。因此，应保持被测点始终小于被测物体或至少被测目棕榈同尺寸。

镜头清洁

仪器的镜头必须保持清洁，避免因粘有灰尘、烟尘等污染物而导致测量误差甚至损坏镜头，如镜头粘有灰尘，可用擦镜纸蘸无水酒精擦拭。

为了防止电磁干扰，请保证以下措施：

请在安装时尽量使红外测温仪远离电磁场源（比如电动机、马达、大功率电缆等）， 如有必要可加金属套管。注意：传感头的屏蔽必须良好接地.

机械安装

测温仪采用不锈钢壳休 ，带M18x1螺纹，可用于直接安装 ，也可通过使用安装支架进行安装 ，可调安装支架能够使测量头的调节更加方便． 在调整被测目标与测量头时必须确保光路无遮挡。

电气连接

4~20mA：红色（电源＋）， 兰色（ 信号输出）

0~5V：红色 （电源＋ ） 黑色（ 电源-） ，黄色（ 输出＋ ） 绿色（ 输出-）

0~10V：红色（电源＋ ） 黑色（电源-）， 黄色（ 输出＋ ） 绿色 （ 输出- ）

RS485：红色 （ 电源＋ ） 黑色（电源-） ，黄色 （ A ），绿色 （ B )

包装清单

标配：红外测温仪，固定螺纹，用户手册

选配：安装支架，数显表（一体式、盘装式）
